1、行业背景介绍

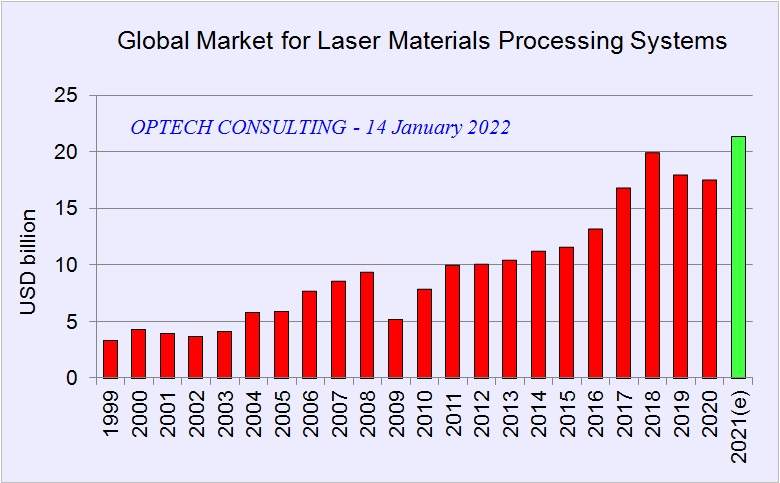

       市场研究公司Optech Consulting的一项最新调研报告显示，去年全球工业激光系统市场显示出强劲的增长势头。基于2021年前三个季度的初步数据显示，全球工业激光系统市场规模达到213亿美元，创下历史新高，较2020年增长了22%。工业激光源市场在过去一年也创下了52亿美元的新纪录，光纤激光器占比超过50%，而美国IPG 作为光纤激光器的龙头企业，占据光纤激光器近五成份额。

       高功率脉冲光纤激光器，具有稳定可靠，性价比高，高功率高效率，优异的光束质量等特性，已广泛应用于新能源行业，装备制造业，3C行业，精密加工行业，激光清洗等领域。

       根据种子源特性的不同，纳秒脉冲光纤激光器一般分为调Q脉冲光纤激光器和MOPA 脉冲光纤激光器。工业用高功率脉冲光纤激光器一般采用MOPA结构，包括主动调Q脉冲光纤激光器/电调制的半导体光纤激光器以及若干级光纤放大器实现高功率脉冲激光输出。

       目前比较成熟的技术是采用MOPA（主振动功率放大）技术来实现，MO（Master Oscillator）就是主振动器，其实就是一个功率很小激光器，一般可选用波长合适（如1064nm）的Laser Diode 。小功率LD很容易通过驱动电流来直接调制输出参数，如重复频率、脉宽、脉冲波形以及功率大小，通过尾纤把光脉冲信号串联进PA(Power Amplifier)---光纤功率放大器进行光脉冲放大。光纤放大器一般只用于光纤通讯，它的原理与光纤激光器相似，只不过撤掉了光纤两端的光纤光栅而无法形成激光振动，只起信号放大作用。光纤放大器能严格按照MO耦合进来的种子源光进行原形放大，并基本保持种子激光波长、重复频率、脉冲波形等参数，所以脉冲激光器采用MOPA方式，经过多级放大后，既可得到优良的激光特性，又能大大提高输出激光的亮度。

       相比调Q激光器，MOPA 激光器脉冲宽度可控，峰值功率可控，工作频率范围广，稳定可靠，更受应用市场青睐。

2、激光器行业现状

       近几年来我国激光制造行业呈现整体爆发的态势，这背后离不开国产光纤激光器制造厂商的迅速成长。而进口光纤激光器高昂的售价一直是激光设备无法在更多应用领域获得更大规模应用的主要发展障碍，从这一点上讲，国产光纤激光器制造厂商不断向市场推出物美价廉的产品，承载着国内甚至全球激光装备和应用市场持续高速发展的重要历史使命。连续激光器已得到较大的发展，中低功率激光器，已基本被国内厂商占据，最高输出功率可以达到10万瓦（锐科2021年推出）。

超高功率脉冲光纤激光器市场，目前主要由IPG 垄断。超过250W 以上脉冲光纤激光器，IPG 市场占比90%以上，目前主要应用在铝电池薄片切割，太阳电池片加工，激光清洗等行业上。国内厂商，处于明显劣势。近单模的MOPA 激光器，目前国内最高功率约500W。而IPG 同类激光器输出功率超过5000W，但对国内最高只能销售500W MOPA。超高功率脉冲光纤激光器近年发展迅速，国内厂商正在努力追赶，公大激光最近推出了近单模1000W MOPA脉冲光纤激光器。

3、公大激光高功率激光器介绍

       深圳公大激光有限公司，2019年12月成立于世界先进制造之都深圳。公大激光主要从事“先进短波长光纤激光器"和“激光精密加工解决方案”的研发、生产和销售，是一家专注于中高功率短波长（绿光和紫外）全光纤激光器的研发、生产和应用方案的激光器公司。公司创始团队拥有十六年光纤激光器研发和应用经验，开发过多种类型高功率光纤激光器，能为本土与国际激光设备厂商提供性能优越的激光器解决方案。目前主要产品有50-500W高功率绿光激光器，100-1000W MOPA 脉冲光纤激光器，以及100-2000W 窄线宽连续光纤激光器。下面重点介绍，最新推出的1000W MOPA 脉冲光纤激光器。

4、1000W MOPA 激光器输出特性

（1）输出模式表

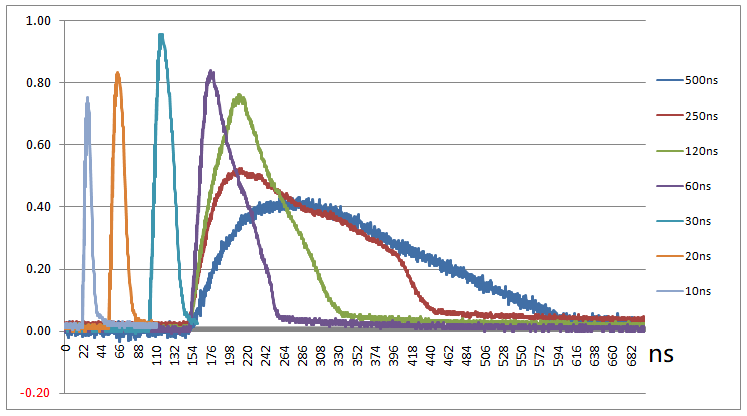

（2）输出脉冲波形

输出脉冲波形 10-500ns 满功率输出

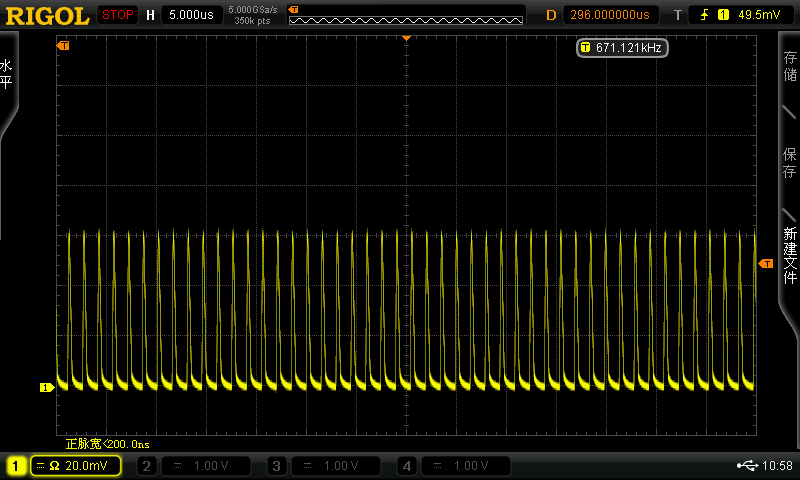

脉冲稳定性测试-500ns 670KHz 1052W

（3）输出光谱图 （10-500ns）

输出光谱10-500ns 满功率输出

（4）输出功率曲线

a.输出功率曲线：

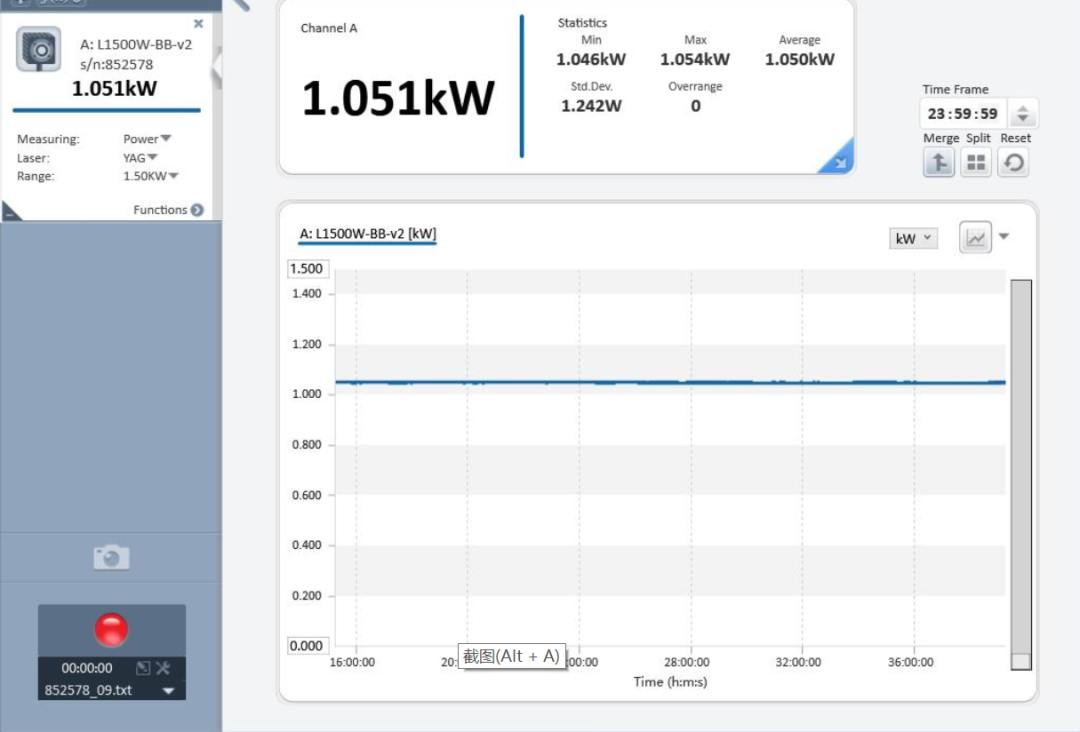

b. 输出功率稳定性测试（38小时）

38小时功率稳定性测试

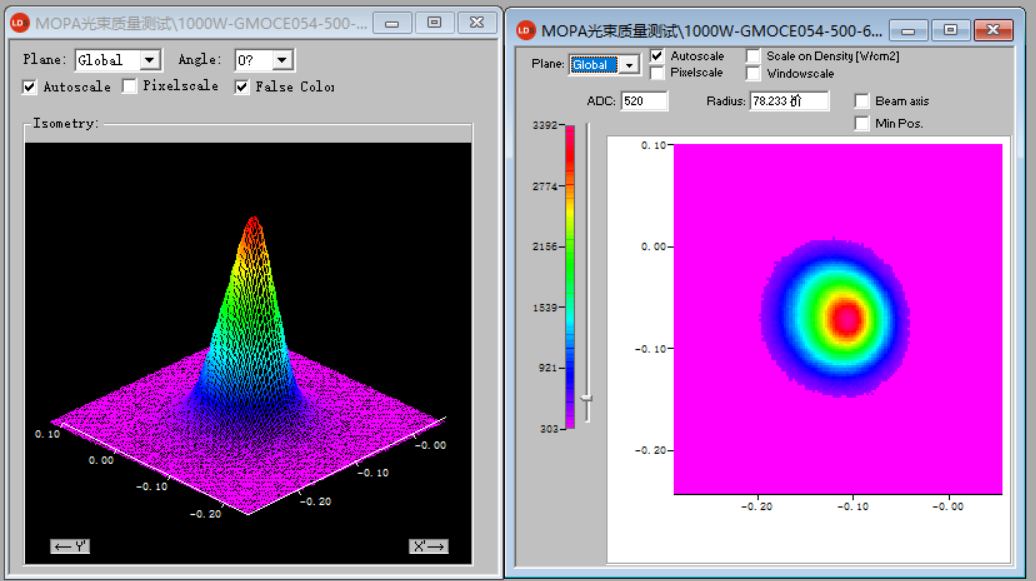

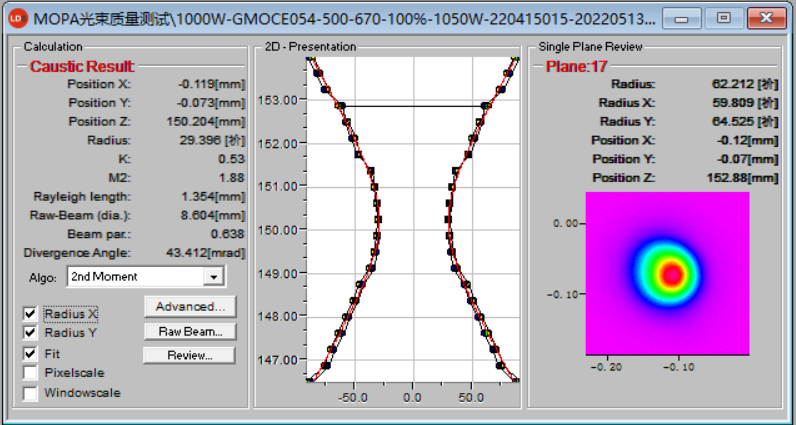

（5）光束质量测试报告

 输出光束质量及光斑能量分布

5、1000W MOPA 激光器应用初步测试

       为了粗略测试1000W MOPA激光器，基本性能，我们进行了对比实验。实验配置F160焦距的场镜，在铝材上进行一分钟的15mm*15mm面积深雕，分别使用公大激光的300W 、500W 和 1000W MOPA 进行对比测试。分别测试了，采用正焦深雕和Z轴同步移动两周方式，测试结果见下：

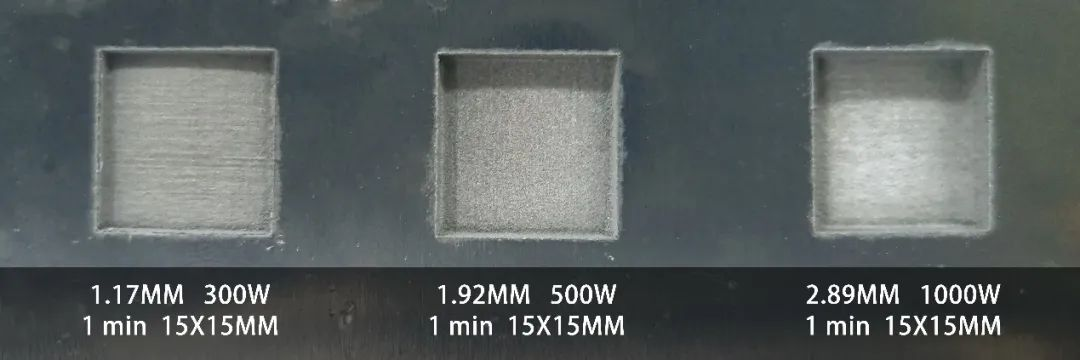

Fig 1. 起始正焦深雕--Z轴不移动

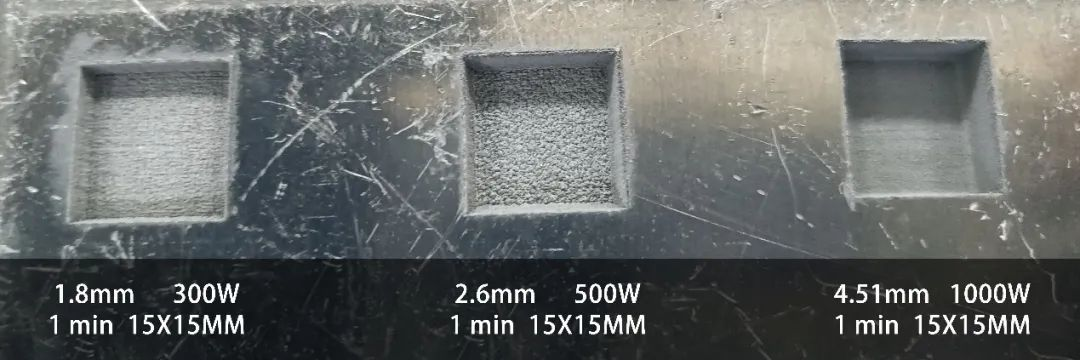

Fig 2.  Z轴匀速移动，基本保证正焦深雕

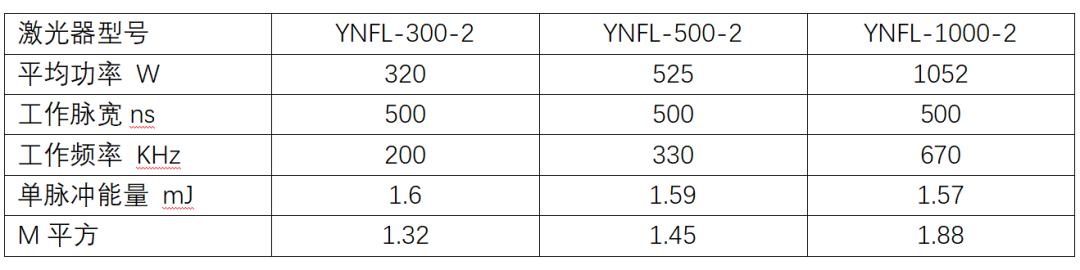

测试激光器基本参数对比：

注：上述激光器最大单脉冲能量为2mJ , 但最高深雕效率为1.5mJ 左右，因此使用1.5mJ 的参数进行深雕对比实验。

        从数据上看，不使用Z轴进行焦距矫正时，深雕的效率明显低于采用Z轴矫正焦距的深雕效率。主要原因为，离焦后聚焦光斑变大，能量密度下降，导致深雕效率下降。1000W MOPA 铝材深雕效率明显高于500W 和300W MOPA，见图片测量数据。注：本次实验仅测试效率，未考虑深雕后，基材低纹情况。

6、行业前景分析

       1000W MOPA 脉冲光纤激光器样机已初步完成，测试各项参数指标基本正常，后续考虑送样给有相关需求的客户进行更多的应用效果测试。

       相对目前国内设备厂商大批量使用的IPG 250 MOPA 激光器，1000W MOPA 具有更高的平均功率，更高重复频率，有望在锂电池行业、太阳能光伏行业及激光清洗等行业应用提速增效，为我国先进制造添薪加柴。
